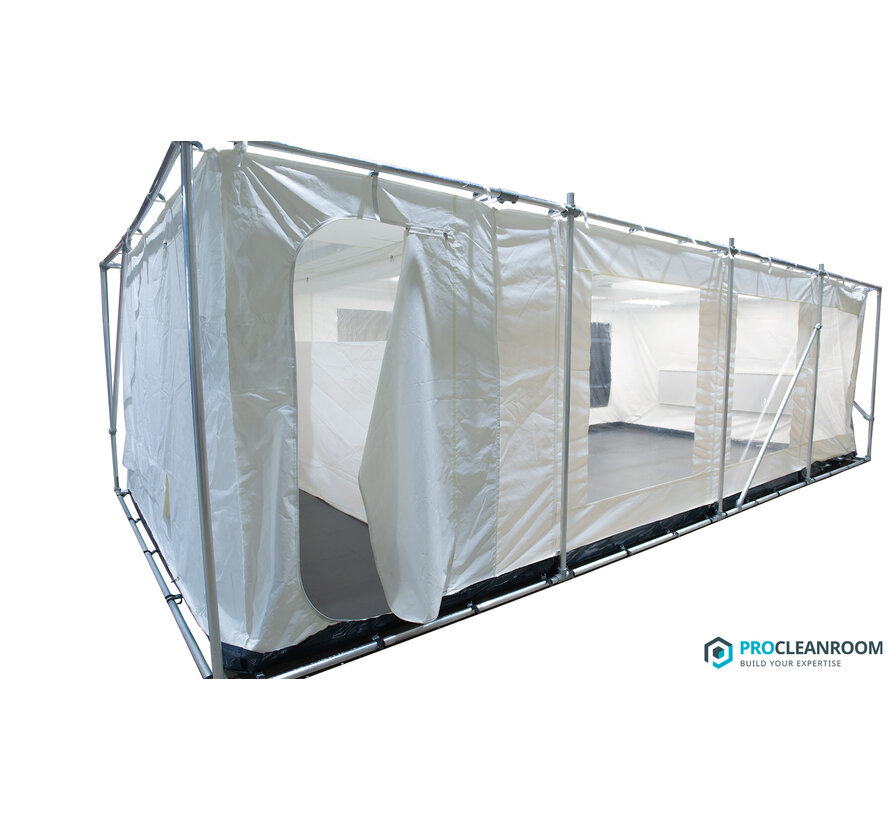

CleanShell - Cleanroom tent 2500 serie
De CleanShell® cleanroom tent is ProCleanroom's innovatieve en uiterst flexibele oplossing, ontwikkeld en geproduceerd in Nederland, om snel en efficiënt een gecontroleerde cleanroomomgeving te creëren voor kritische toepassingen.
De Cleanshell cleanroom tent: een flexibele cleanroomoplossing
De Cleanshell is een product van ProCleanroom, ontwikkeld en geproduceerd in Nederland, en vertegenwoordigt een vooruitstrevende stap in mobiele cleanroomtechnologie. Deze oplossing is uitermate geschikt voor gebruikers die behoefte hebben aan een tijdelijke, mobiele of instap-cleanroom. Zijn modulaire opbouw maakt de Cleanshell eenvoudig schaalbaar en aanpasbaar, wat zorgt voor een duurzame investering die meegroeit met uw behoeften. De eenvoudige installatie en betrouwbare prestaties onderscheiden de Cleanshell, waardoor u aanzienlijke kosten bespaart ten opzichte van traditionele, vaste cleanroomconstructies, daar geen vergunningen of vastgoedbetrokkenheid noodzakelijk zijn. Dit maakt de Cleanshell een 'fit for purpose' oplossing voor diverse (tijdelijke) toepassingen.
De meest voordelige volwaardige cleanroomoplossing
De investering in een gecontroleerde omgeving vraagt om een zorgvuldige afweging van kosten en baten. De CleanShell positioneert zich hier als de meest voordelige volwaardige cleanroomoplossing op de markt, gemeten in prijs per vierkante meter. Dankzij de innovatieve, modulaire constructie elimineert de CleanShell de noodzaak voor dure bouwkundige aanpassingen, langdurige installatietrajecten en de daarmee gepaard gaande vastgoedbetrokkenheid. Dit resulteert in aanzienlijk lagere aanvangskosten en operationele uitgaven vergeleken met traditionele cleanroomfaciliteiten. ProCleanroom biedt hiermee een toegankelijke, hoogwaardige cleanroomcapaciteit, waardoor u de vereiste reinheidsstandaarden behaalt zonder compromissen op uw budget.
Technische specificaties van de Cleanshell
De Cleanshell-modellen in de 2500-serie hebben een standaard breedte van 2500 mm en zijn verkrijgbaar in diverse lengtematen, ontworpen om aan uiteenlopende capaciteitsbehoeften te voldoen. Dit biedt functionele werkgebieden van 8,75 m² tot 38,00 m², afhankelijk van het gekozen model.
| Model | Afmetingen (B x L x H in mm) | Effectieve werkruimte (excl. sluis) | Aantal Fan Filter Units | Luchtwisselingen per uur | ISO klasse* |
|---|---|---|---|---|---|
| 2540 | 2500 x 4000 x 2400 | 2500 x 3500 – (8,75 m²) | 1x H14 FFU (~950 m³/u) | ~50x | ISO 5 – 9 |
| 2560 | 2500 x 6000 x 2400 | 2500 x 5500 – (13,75 m²) | 1x H14 FFU (~950 m³/u) | ~30x | ISO 5 – 9 |
| 2580 | 2500 x 8000 x 2400 | 2500 x 7500 – (18,75 m²) | 1x H14 FFU (~950 m³/u) | ~22x | ISO 5 – 9 |
*ISO klasse: ISO 5 - 9 (volgens DIN EN ISO 14644-1 "as built"), afhankelijk van het model en de omgevingsfactoren, waardoor een breed scala aan toepassingen mogelijk is.
- Filters: Standaard HEPA H14 filters voor 99,995% efficiëntie tegen 0,3 micron deeltjes. Optioneel ULPA U15 voor nog hogere zuiverheid, en ISO Coarse ≥ 60% (G4) voorfilters ter bescherming.
- Luchtstroom: Horizontale luchtstroom met positieve druk voor effectieve contaminatiebeheersing en structurele stabiliteit.
- Inwendige hoogte: 2300 mm
- Stroomvoorziening: 220-240VAC, 50 Hz, 1 Ph, N, PE, compatibel met standaard stroomnetwerken.
- Snelheidsregeling: Traploze Triac snelheidsregeling met AAN/UIT-functionaliteit, voor nauwkeurige controle over de luchtstroom.
- Optionele verlichting: Optionele LED-verlichting, voor optimale zichtbaarheid en werkcomfort.
Geavanceerde technologie voor optimale reinheid

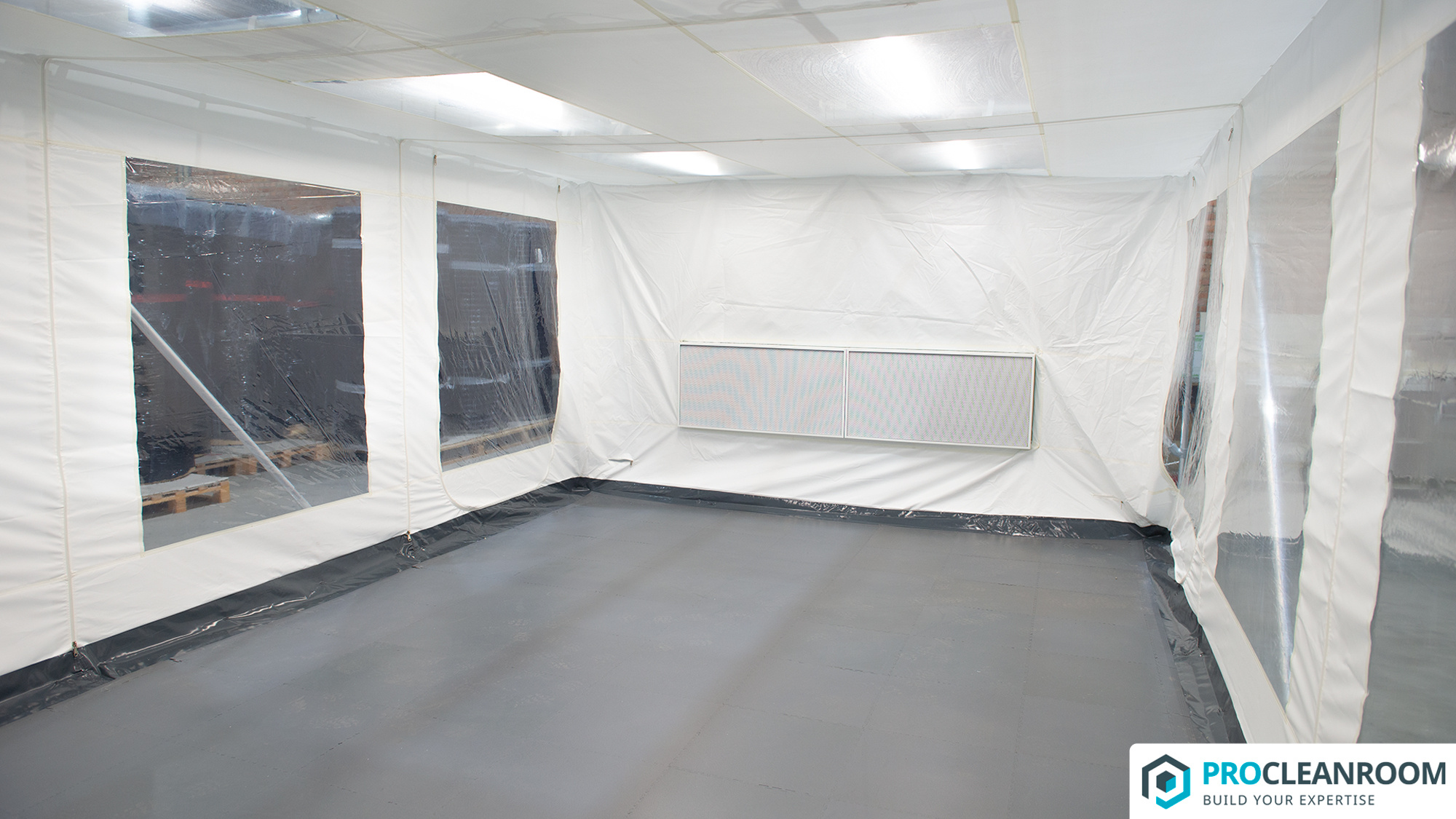

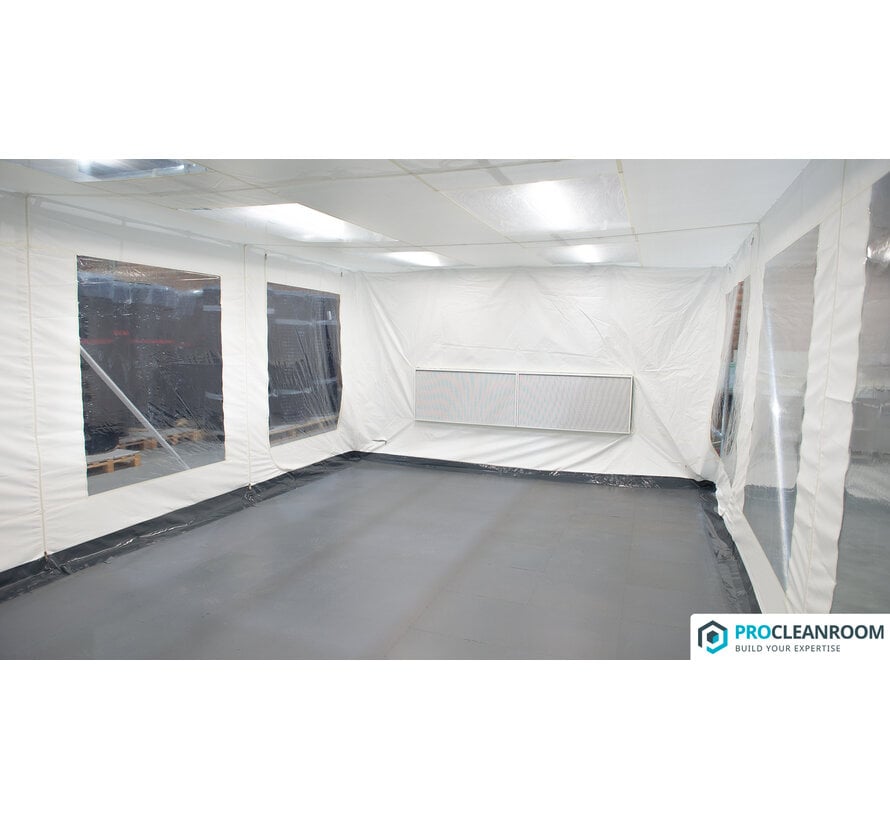

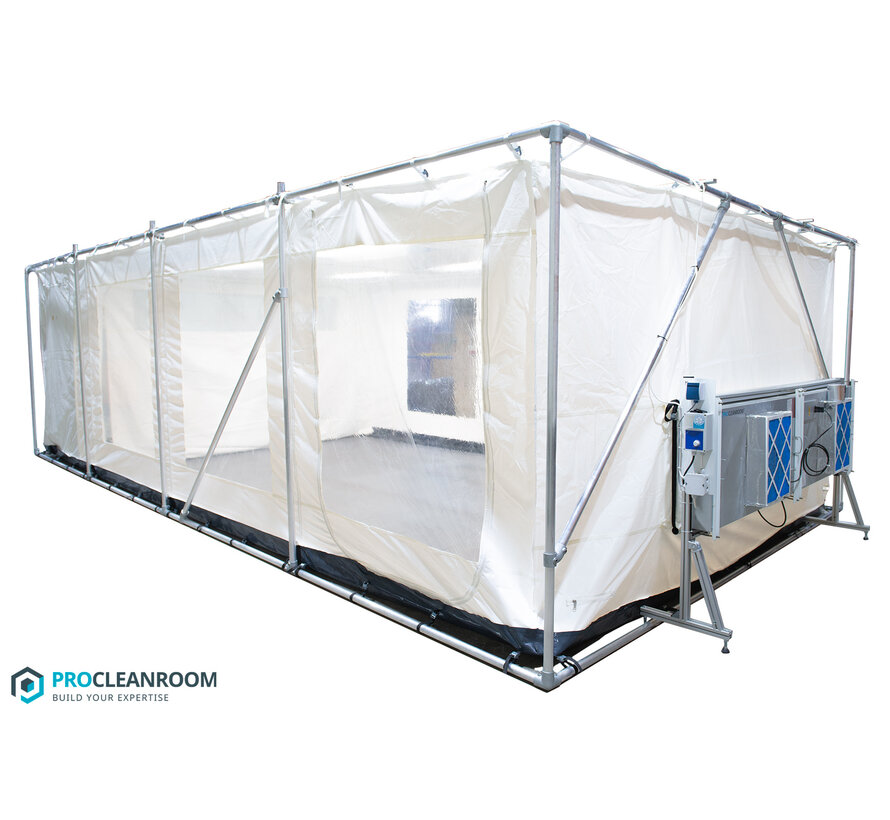

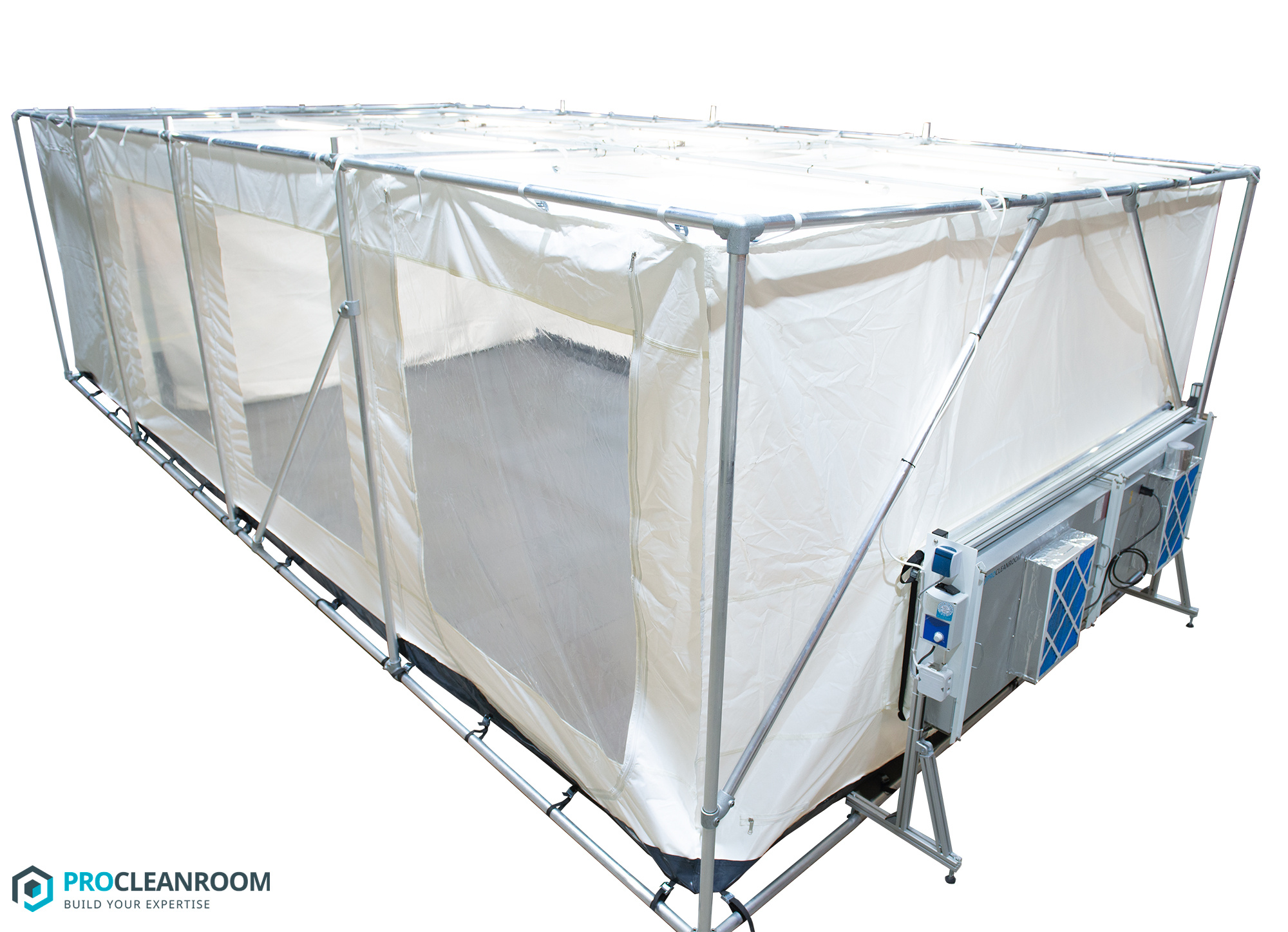

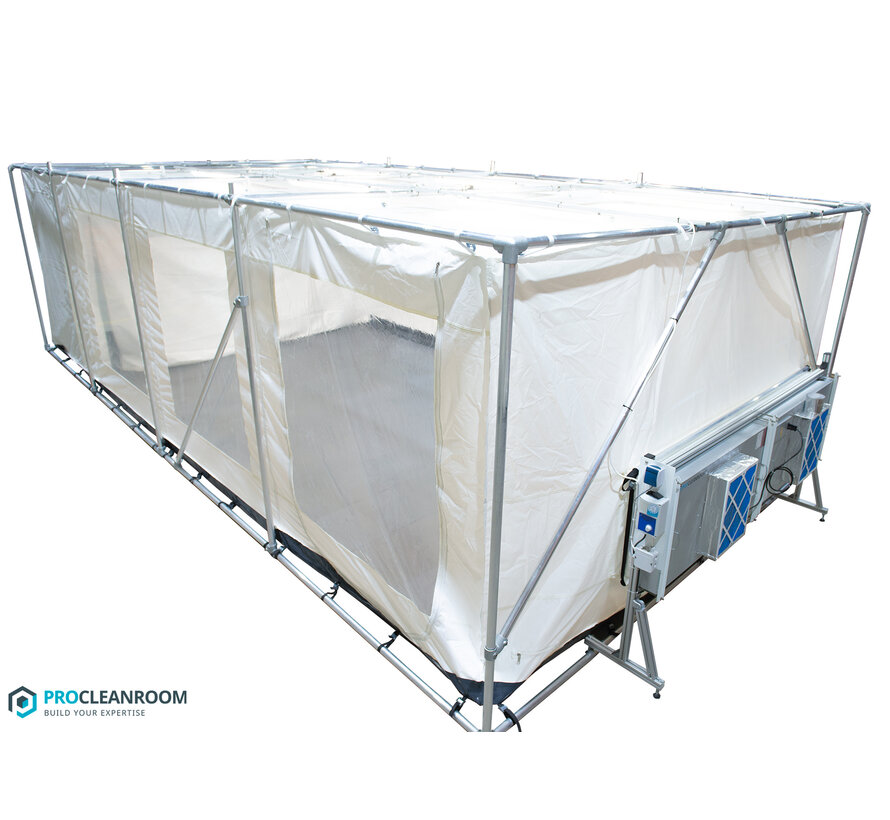

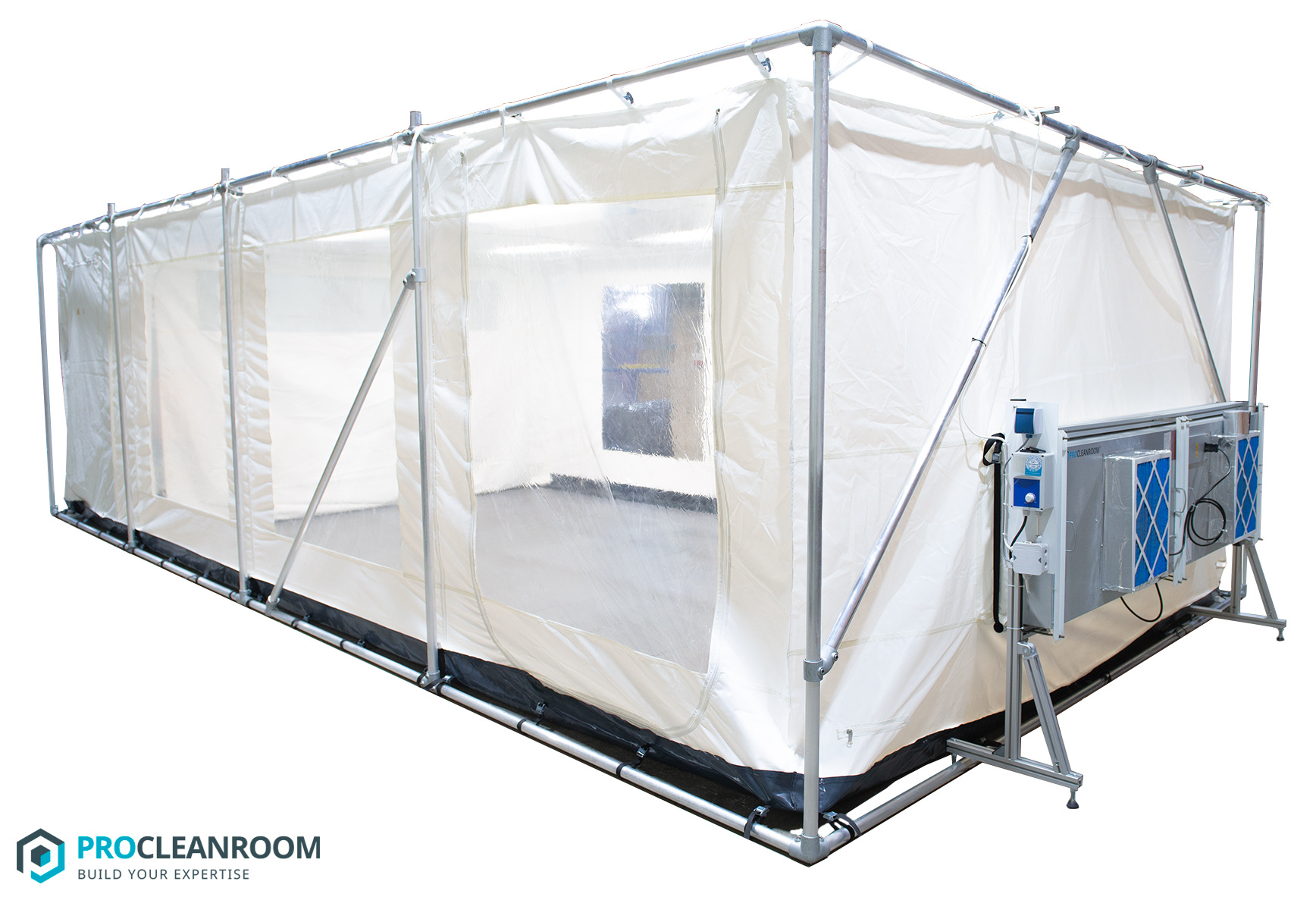

De Cleanshell creëert snel een gecontroleerde omgeving die geschikt is voor ISO Klasse 5 tot 9 (in "as-built" toestand volgens ISO 14644-1), wat ideaal is voor inspectie, sampling, assemblage, reparatie en onderhoud van gevoelige producten. De unit is uitgerust met hoogwaardige Fan Filter Units (FFU’s) die de lucht continu filteren. Standaard worden HEPA H14 filters toegepast, die deeltjes tot 0,3 micron met een efficiëntie van 99,995% afvangen. Voor processen met nog hogere zuiverheidseisen zijn optioneel ULPA U15 filters beschikbaar. De levensduur van deze absolute filters wordt beschermd door ISO Coarse ≥ 60% (G4) voorfilters. De luchtstroom wordt horizontaal geleid en zorgt voor een positieve druk, wat de structuur van de cleanroom stabiel houdt en contaminatie van buitenaf minimaliseert.
Snel inzetbaar en volledig mobiel
Het lichtgewicht en modulaire ontwerp van de Cleanshell cleanroom tent garandeert een snelle montage en demontage, waardoor de cleanroom eenvoudig te verplaatsen is. Dit mobiele karakter biedt ongekende operationele flexibiliteit. Voor veilig transport en opslag zijn optionele beschermhoezen en transportzakken beschikbaar, die de FFU’s, filters en doekmaterialen effectief beschermen. ProCleanroom is een full service provider for controlled environments en zorgt ervoor dat uw Cleanshell snel operationeel is, waar uw processen dat ook vereisen.
Integrale contaminatiebeheersing

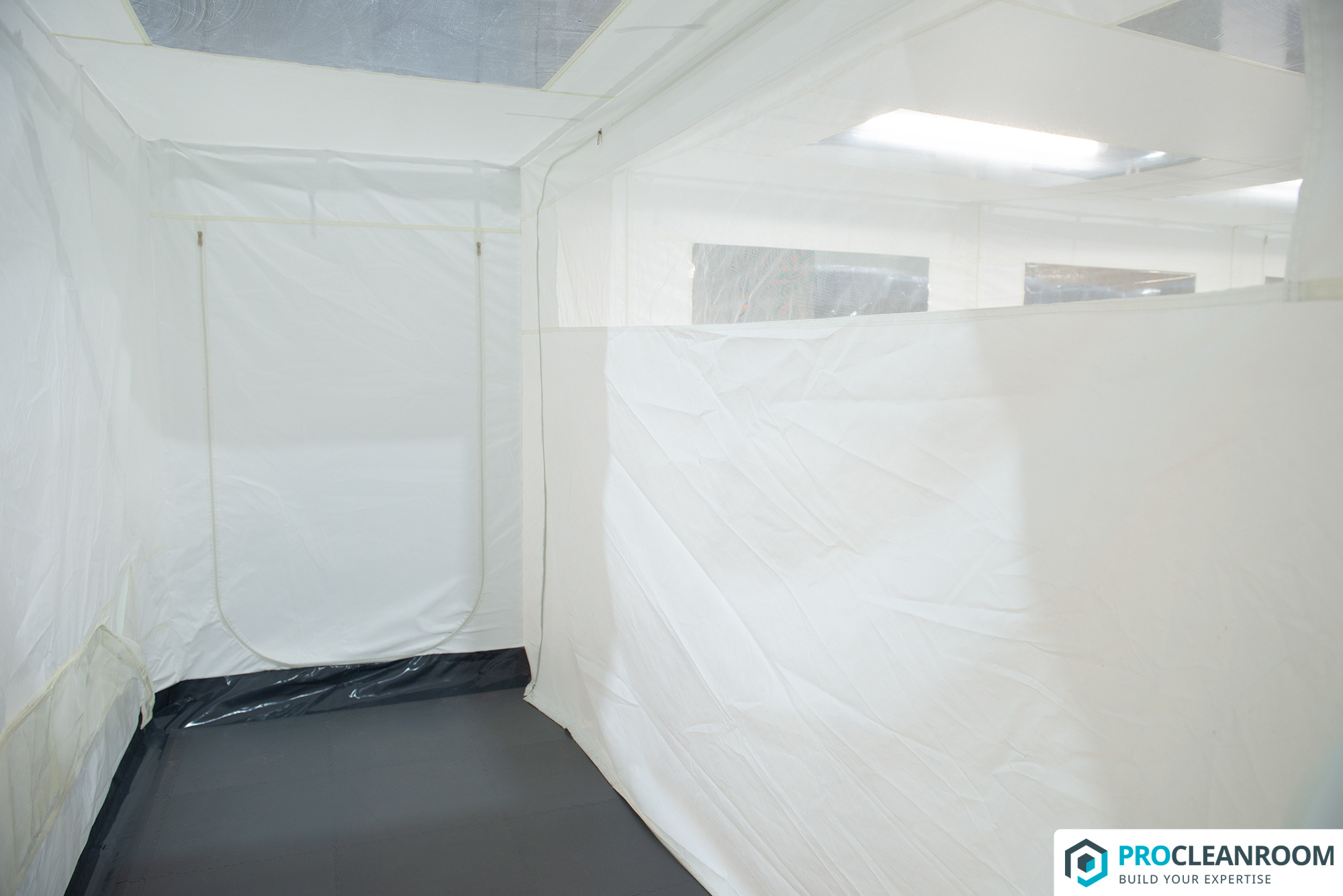

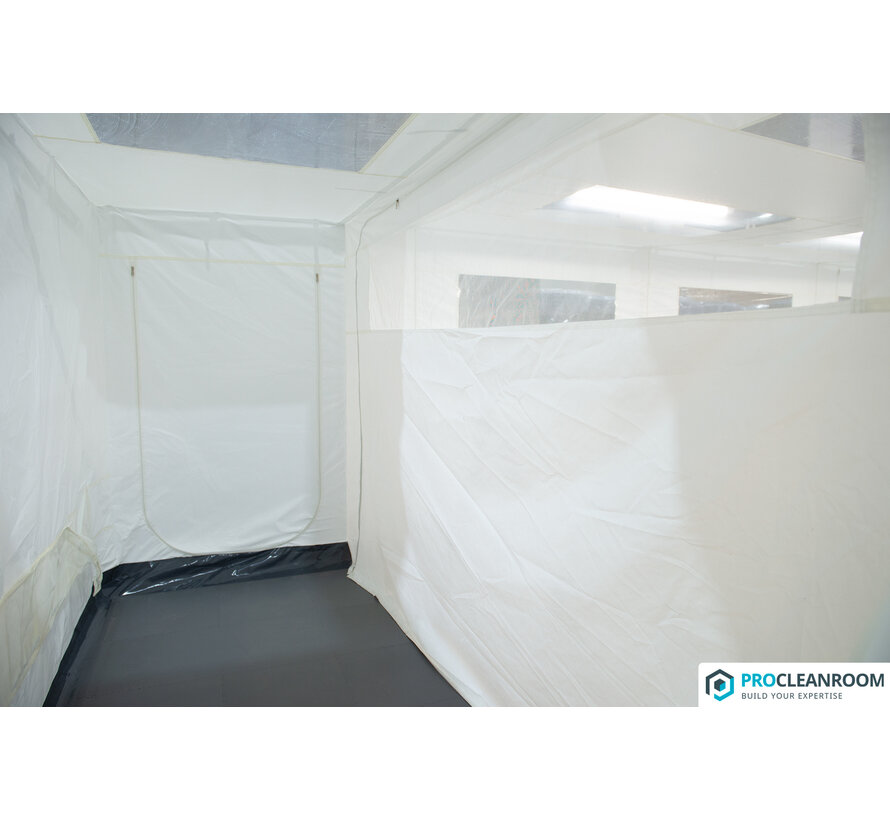

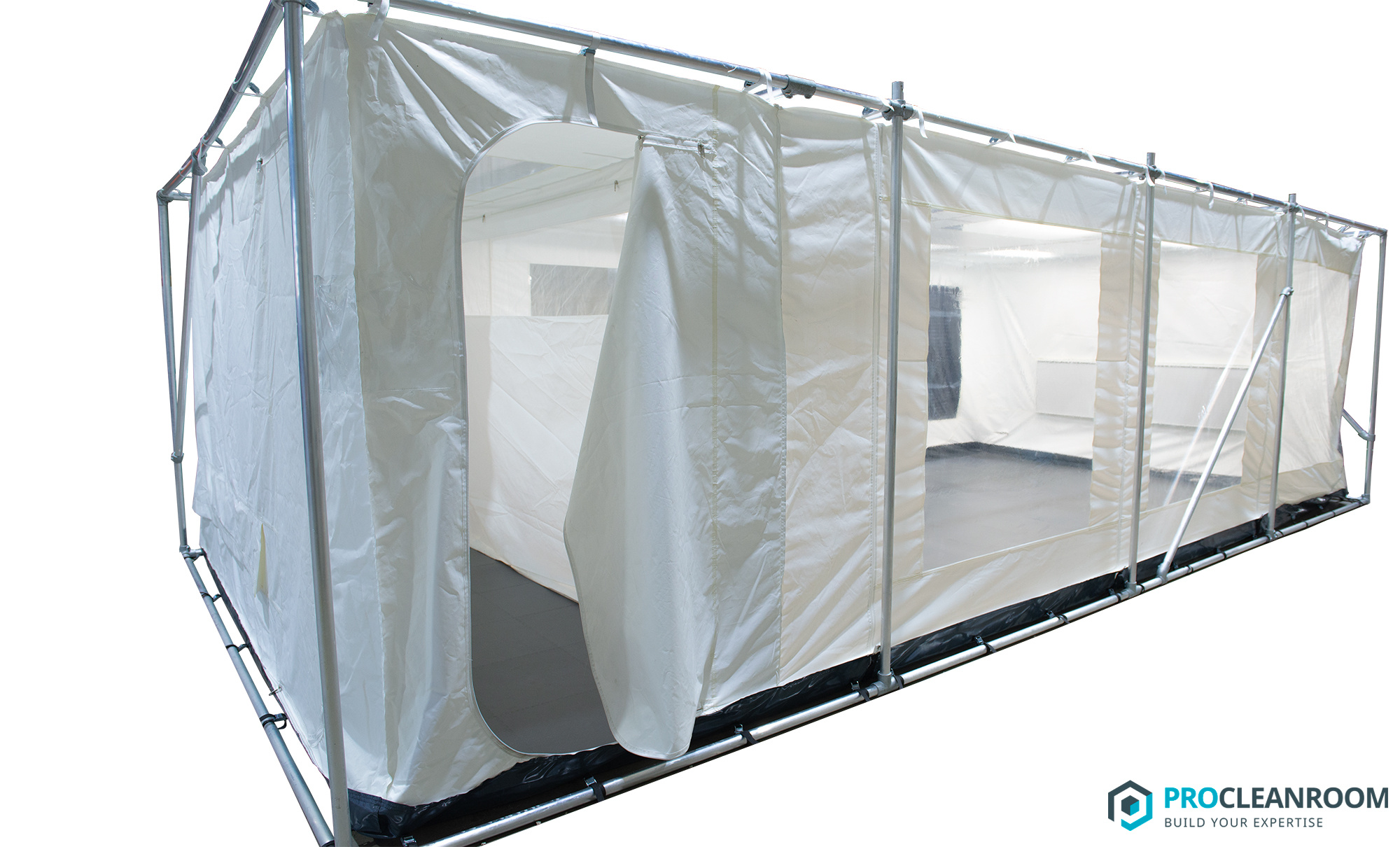

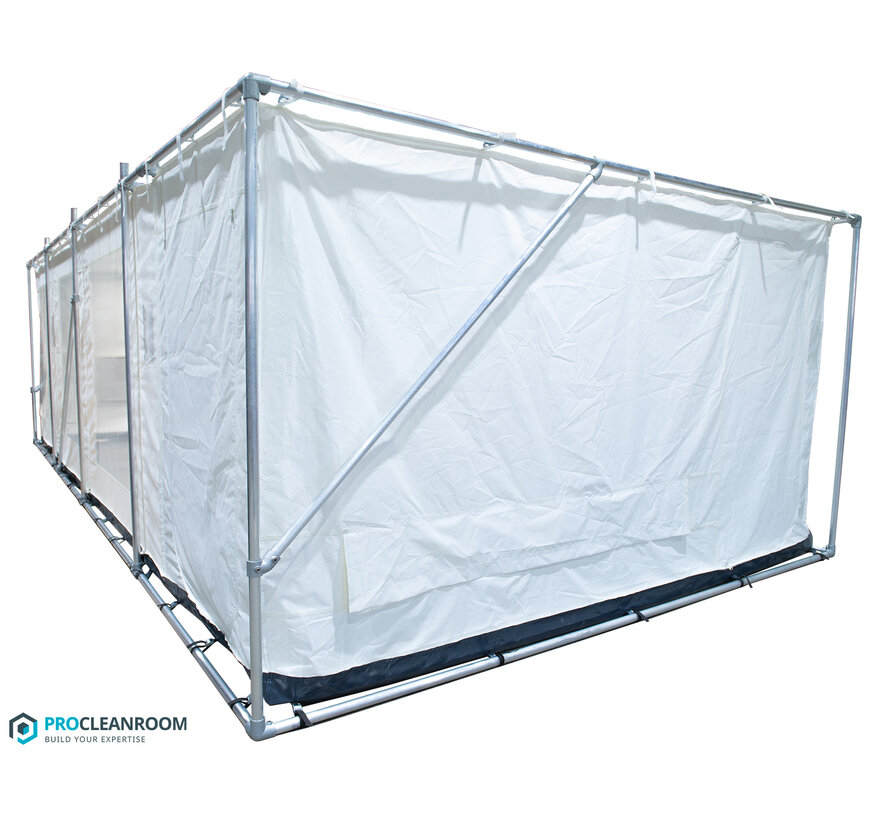

Toegang tot de Cleanshell verloopt via een geïntegreerde kleedruimte die tevens functioneert als materiaal-sluis. Deze ruimte is essentieel voor correct omkleden en het voorbereiden van materialen, zonder de reinheid van de hoofdruimte te compromitteren. Ritsen aan beide zijden bieden operationele flexibiliteit en aansluitingen voor kabels, perslucht en water zijn strategisch geplaatst. De gefilterde lucht stroomt vanuit de filterunits door de werkruimte en verlaat de unit gecontroleerd via uitlaatopeningen aan de achterzijde, wat een effectieve deeltjesafvoer waarborgt. De behaalde cleanroomklasse is afhankelijk van factoren zoals proces, gebruikte materialen, personeelsdiscipline en reinigingsfrequenties.
Robuuste vloer- en frameconstructie

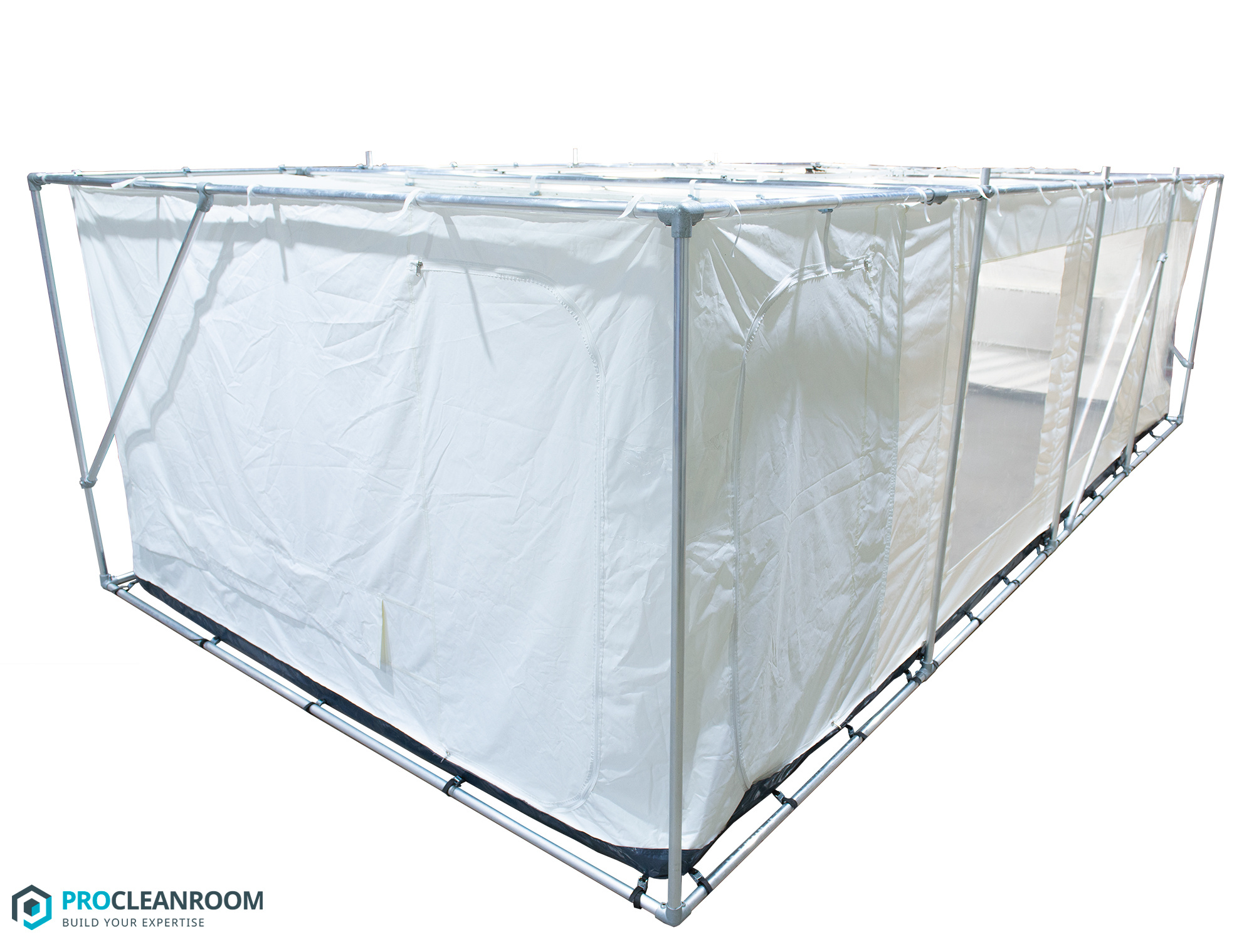

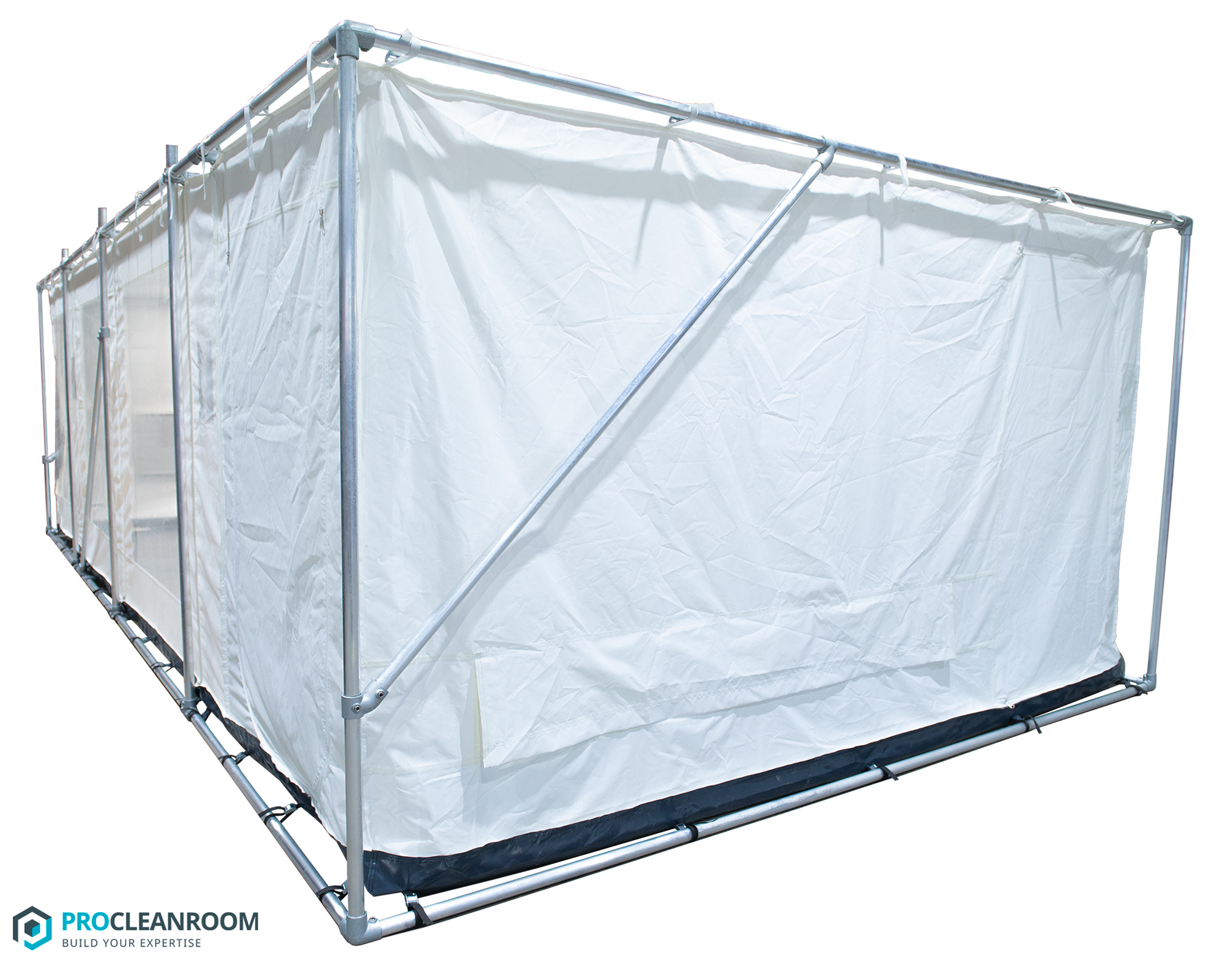

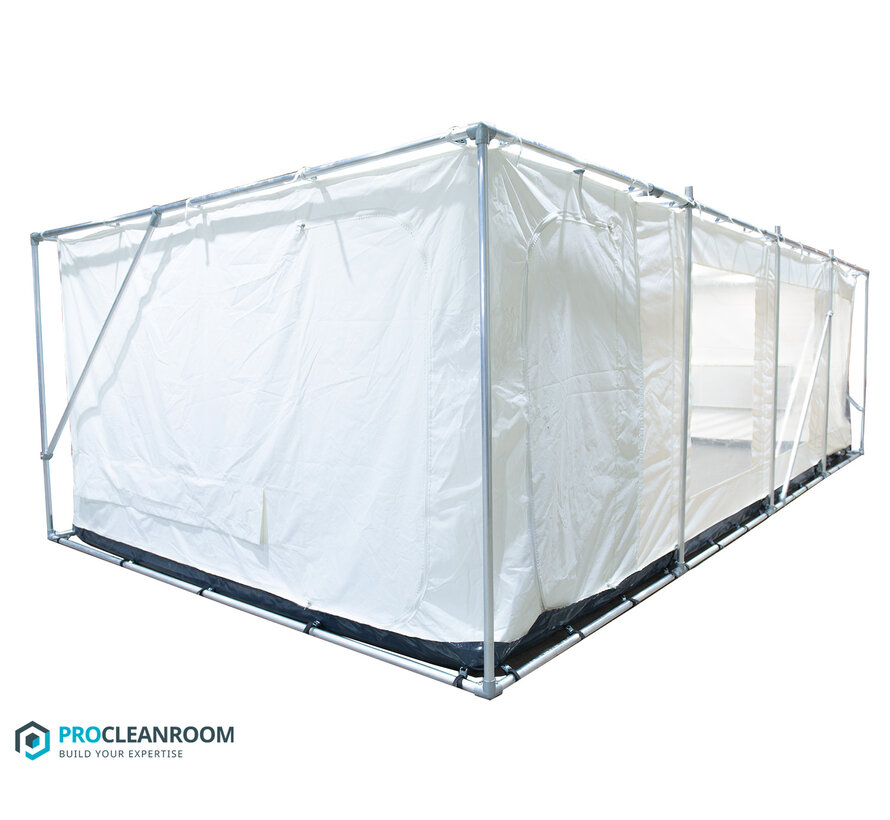

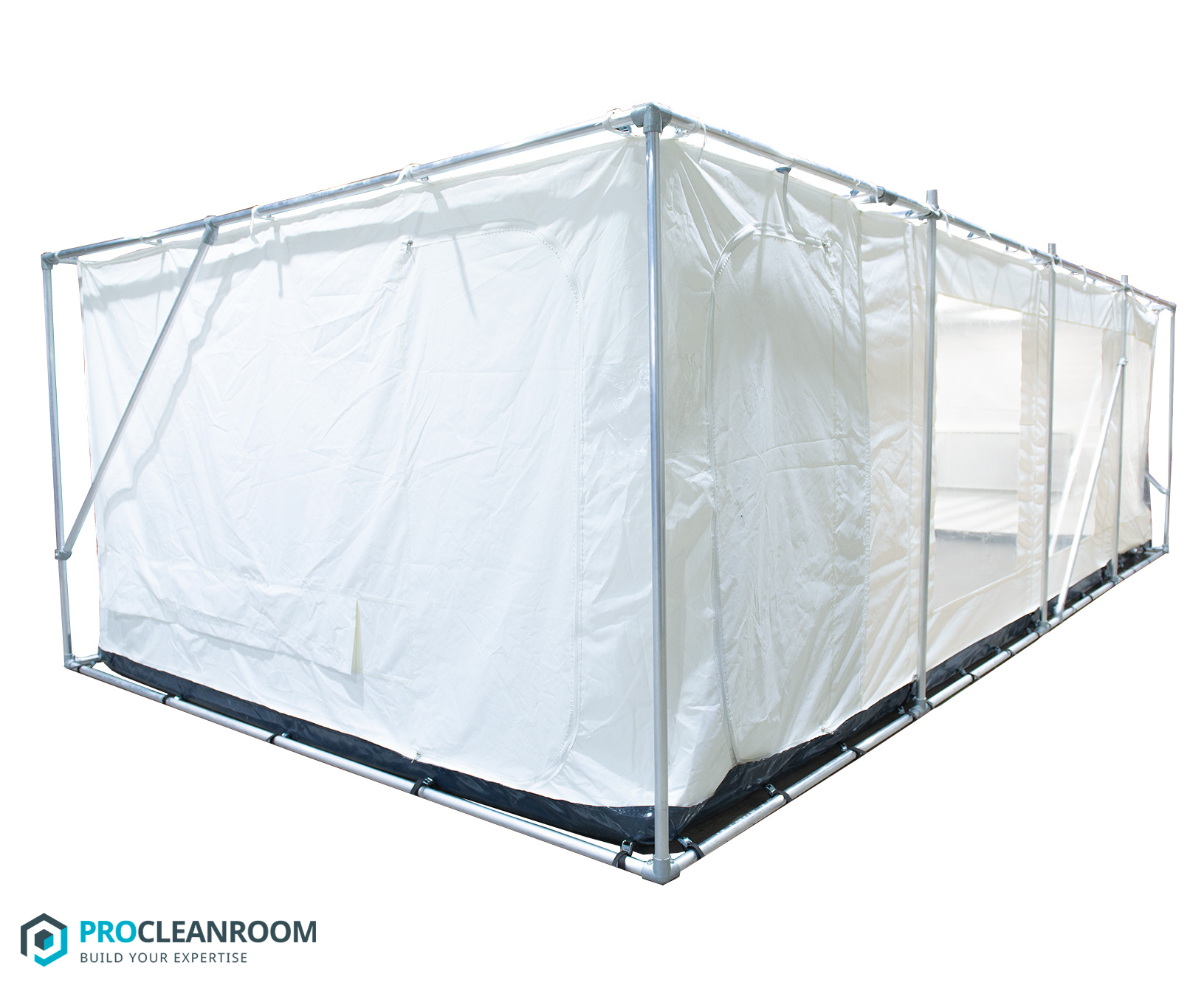

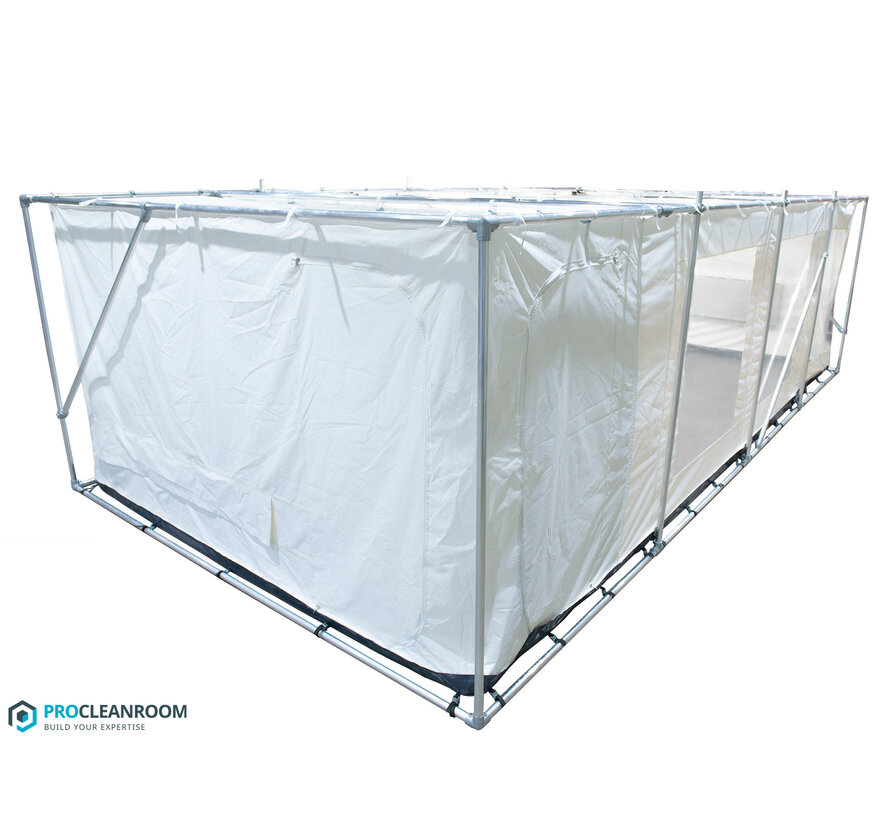

De vloer van de Cleanshell wordt gevormd door een geïntegreerde basisvloer. Voor intensiever of langduriger gebruik, met name bij apparatuur op wielen of zwenkwielen, adviseren wij een optionele PVC-tegelvloer. Deze vloer is ook verkrijgbaar in een ESD-veilige uitvoering, geschikt voor zware belasting en bestand tegen de meeste chemicaliën en reinigingsmiddelen. Deze optionele tegel-vloer is uitbreidbaar en verplaatsbaar, wat bijdraagt aan de duurzaamheid van de oplossing. De cleanroom wordt ondersteund door een modulair, lichtgewicht maar uiterst stevig frame dat structurele stabiliteit en veiligheid garandeert, zelfs bij stroomuitval. De behuizing wordt eenvoudig met klittenband aan het frame bevestigd.
Duurzame en transparante materialen

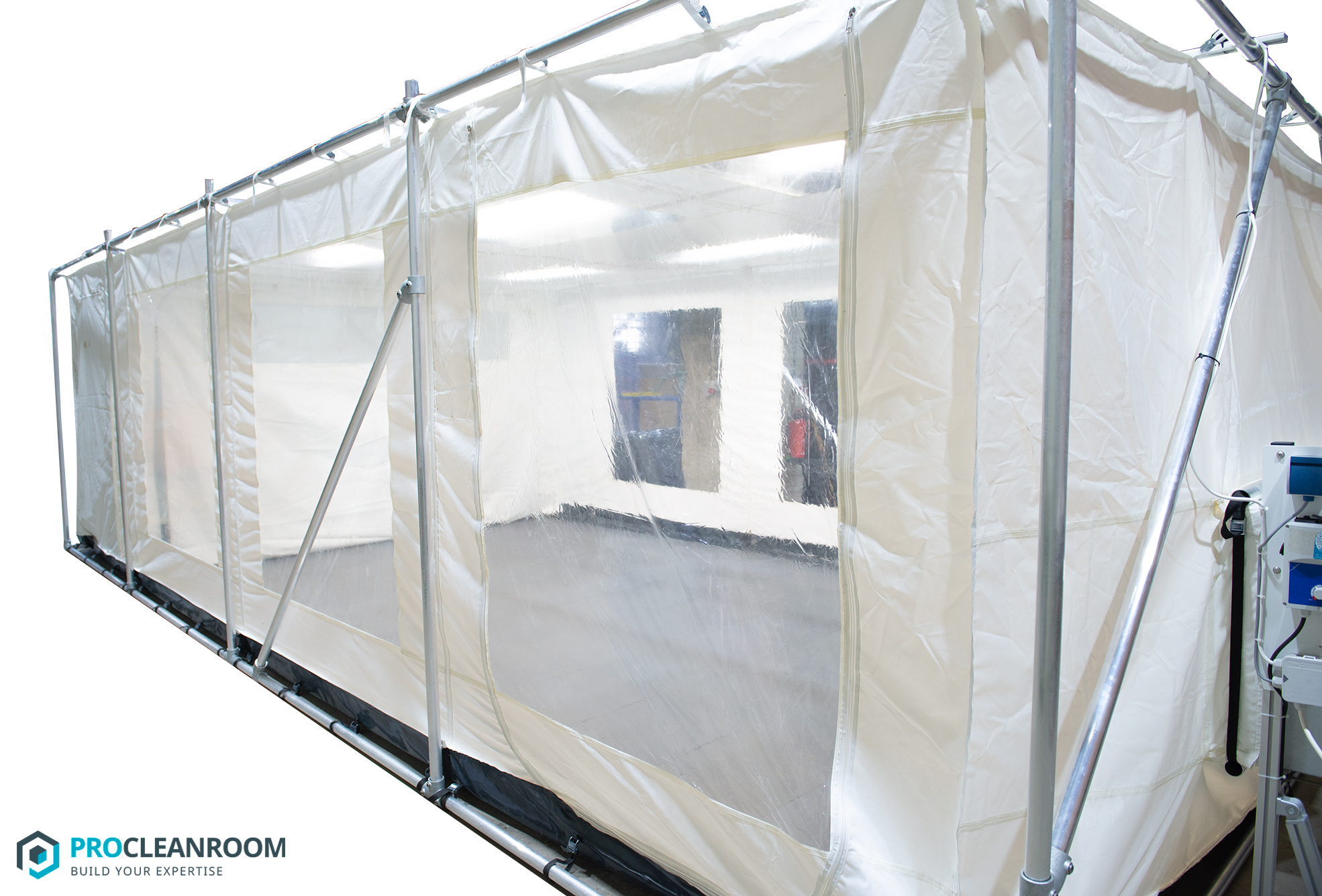

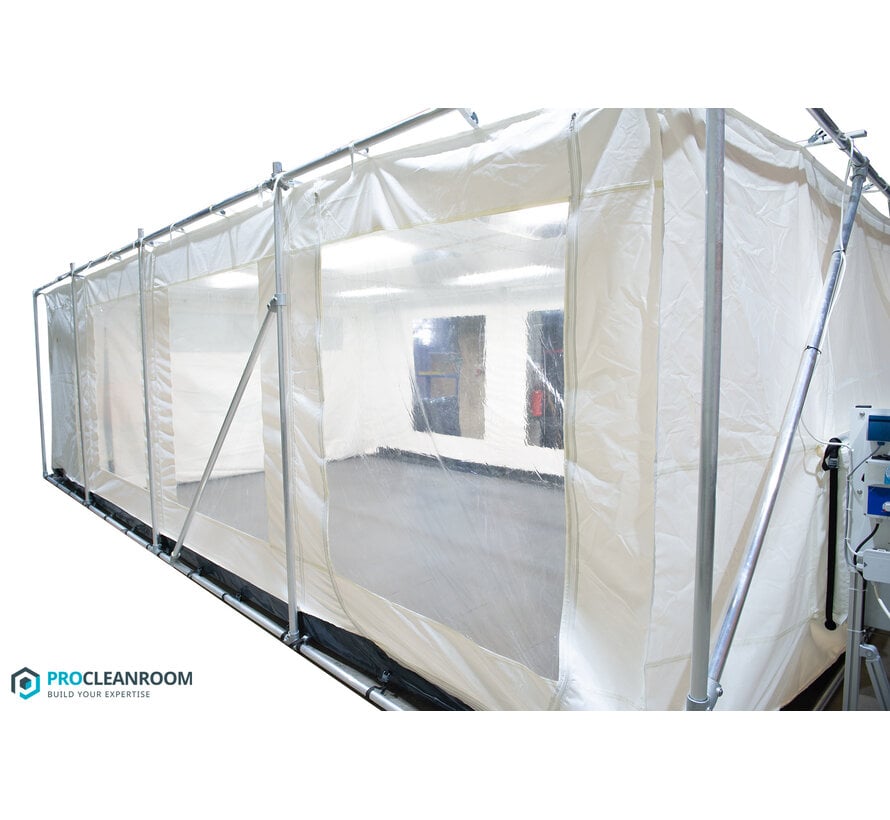

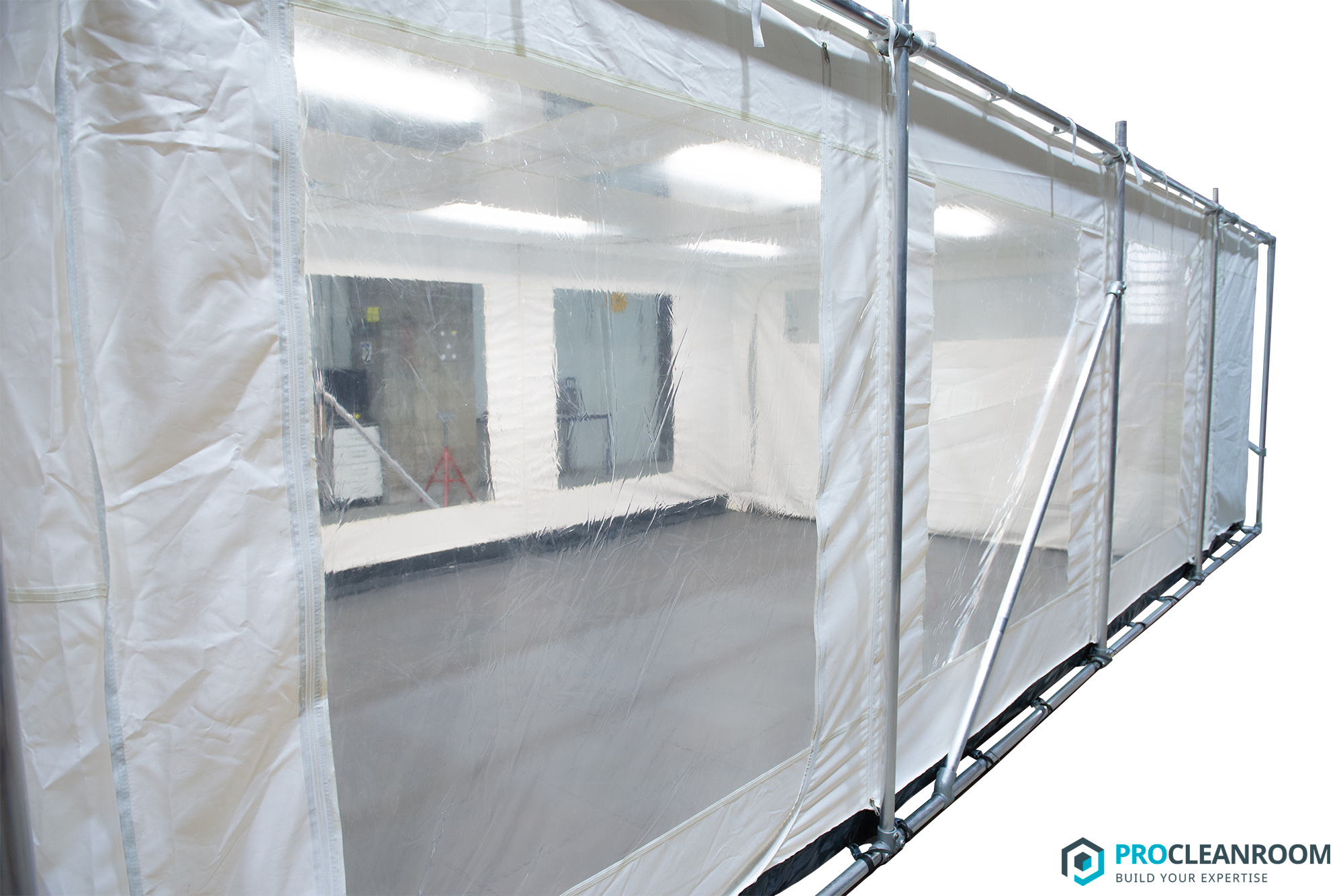

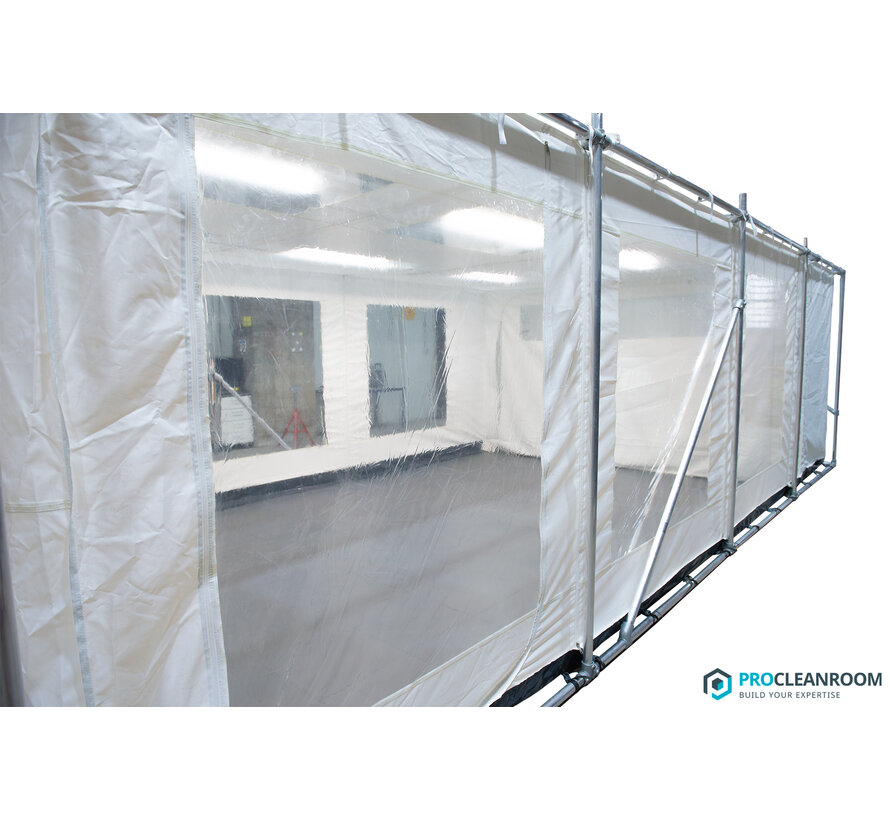

De Cleanshell is vervaardigd uit speciaal geselecteerde materialen die duurzaamheid, brandveiligheid en optimale reinheid garanderen, conform internationale normen zoals ISO 14644-1. Grote transparante zij- en plafondpanelen optimaliseren de instroom van daglicht, wat de zichtbaarheid en het ruimtelijk gevoel voor de gebruiker verbetert. Optionele LED-verlichting op het frame zorgt voor heldere en gelijkmatige verlichting binnenin, wat de productiviteit en het werkcomfort verhoogt.
Brede toepassingsgebieden
De Cleanshell cleanroom tent is een uiterst waardevolle aanwinst voor diverse sectoren die werken met gevoelige producten en processen. Typische toepassingen omvatten:
- Assemblage van elektronica en halfgeleiders, waar bescherming tegen contaminatie essentieel is.
- Onderhoud en reparatie op locatie van gevoelige apparatuur in een gecontroleerde omgeving.
- Onderwijs en training, voor praktijkinstructie zonder de noodzaak van permanente cleanroominfrastructuur.
- Kunst- en erfgoedconservering, voor de restauratie van delicate objecten.
- Assemblage of inspectie van optische/aerodynamische onderdelen in de lucht- en ruimtevaart.
- Assemblage, verpakking of testen van medische apparatuur.
- Algemeen onderhoud van gevoelige apparatuur op locatie.
Overzicht van opties op aanvraag:
- Filters: Optioneel ULPA U15 voor nog hogere zuiverheid.
- Verlichting: Optionele LED-verlichting, voor optimale zichtbaarheid en werkcomfort.
- Vloer: Optionele PVC-tegelvloer.
- ESD vloer: Optionele ESD-veilige PVC-tegelvloer.
- Opslag: Optionele beschermhoezen en transportzakken.
- Afwijkende wensen? Neem contact met ons op!
Procleanroom's toewijding aan kwaliteit en maatwerk
ProCleanroom staat als vakspecialist garant voor kwalitatief hoogwaardige cleanroomoplossingen. Wij zijn toegewijd aan het leveren van producten die niet alleen voldoen aan de strengste industriële normen, maar deze zelfs overtreffen. Onze deskundigheid en jarenlange ervaring in gecontroleerde omgevingen zorgen ervoor dat elke cleanroomoplossing betrouwbare prestaties levert. Veel applicaties zijn uniek en vragen een speciale benadering. Als fabrikant beschikt ProCleanroom over een eigen engineering afdeling met CAD/CAM en biedt hiermee de mogelijkheid tot maatwerk. Onze productspecialisten staan tot je beschikking om je toepassing te bespreken. Neem contact op voor onze maatwerk oplossingen.
Om de functionaliteit van uw Cleanshell verder te optimaliseren, adviseren wij de volgende bijpassende producten:
- Cleanroom Kleding: Essentieel voor personeel om de contaminatie van buitenaf te minimaliseren en de reinheid van de gecreëerde omgeving te waarborgen. Denk hierbij aan geschikte cleanroompakken, hoofdbescherming en overschoenen.
- Cleanroom Handschoenen: Voorkomen directe overdracht van deeltjes en huideigen contaminatie van de operator naar het product of oppervlak.
- Reinigings- en Desinfectieproducten: Specifiek ontwikkelde cleanroom reinigingsmiddelen en doeken zijn onmisbaar voor het onderhoud van de Cleanshell, om de vereiste ISO-klasse continu te garanderen.
Onze professionals helpen u graag verder met deskundig advies en ondersteuning bij het kiezen van de optimale Cleanshell configuratie en bijbehorende consumables voor uw specifieke toepassingen.
